YF25型圆形分离电连接器

特点简介

■ 适用于空间狭小，需要快速连接和分离的场合

■ 采用锁套—钢球—拉杆式连接机构

■ 连接方式为直插式

■ 分离方式为机械解锁强制分离

■ 采用绞线式弹性插针，接触密度高

■ 产品体积小、重量轻

技术特性

■ 环境温度： -55℃～+125℃

■ 接触电阻： ≤8mΩ

■ 绝缘电阻： ≥5000MΩ

■ 介质耐压： 1000V

■ 正弦振动： 10Hz～2000Hz，300m/s2

■ 随机振动： 0.6G2／Hz

■ 冲 击： 980m/s2

■ 机械分离： 15N～30N

■ 机械寿命： 500次

■ 接触件特性：16个5A接触件

型谱排列

YF25 -    16  T     J

①      ②  ③    ④

标志示例

YF25-16ZJ

此标志表示接触件数目为16，接触件为插针的YF25插座

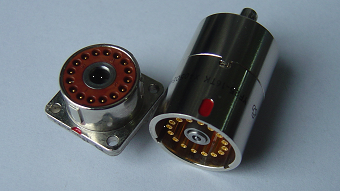

插头YF25-16TK               插座YF25-16ZJ

YF25插合后尺寸                       安装开孔尺寸
